Wat zijn de fasen in de groepenkast?
De fasen in een groepenkast zijn stroomvoerende geleiders die elektriciteit van het elektriciteitsnet naar verschillende delen van het gebouw transporteren. Als hart van uw elektrische installatie kan een groepenkast één of meerdere fasen bevatten, wat bepalend is voor de capaciteit en mogelijkheden van uw elektriciteitssysteem.
De een-fase aansluiting, die standaard is in de meeste Nederlandse huishoudens, werkt met één fasedraad en één nuldraad. Deze configuratie levert 230 volt wisselspanning, wat voldoende is voor regulier huishoudelijk gebruik.
De drie-fase aansluiting daarentegen biedt meer vermogen en flexibiliteit door gebruik van drie fasedraden en één nuldraad. Deze opstelling levert 230/400 volt tussen fasen/nul en fase/fase. Dit type aansluiting wordt vaak toegepast in situaties waar meer vermogen nodig is, zoals bij grotere apparaten of in bedrijfspanden.
Het aantal fasen beïnvloedt de werking van essentiële componenten in uw groepenkast. De hoofdschakelaar bedient alle fasen gelijktijdig. Aardlekschakelaars beveiligen elke fase apart of gecombineerd. Groepsschakelaars verdelen stroom over circuits per fase. De aardingsrail verbindt alle aardingsdraden, onafhankelijk van het aantal fasen.
1-fase groepenkast
Een 1-fase groepenkast is de meest voorkomende installatie in Nederlandse woningen. Deze werkt op een spanning van 230 volt en is geschikt voor de meeste huishoudelijke apparaten en verlichting. Een 1-fase systeem heeft één stroomdraad en één nuldraad, en is geschikt voor kleinere elektrische belastingen.
De voordelen van een 1-fase groepenkast waren de eenvoud en kostenefficiëntie in aanleg en onderhoud. Het was toereikend voor doorsnee huishoudelijk gebruik en neemt minder ruimte in beslag in de meterkast. De beperkingen zijn echter een gelimiteerde capaciteit, doorgaans maximaal 35-40 ampère, en minder geschiktheid voor zware apparatuur of grote elektrische belastingen. Daardoor wordt hedendaags elke nieuwe aansluiting aangesloten op 3-fases en moeten particulieren die 1-fase hebben een verzwaring aanvragen bij het nutsbedrijf.
Typische toepassingen voor 1-fase groepenkasten zijn appartementen en kleinere woningen, kantoorruimtes met voornamelijk computers en verlichting, en winkels zonder zware elektrische apparatuur. Dit is nog steeds vaak de situatie is bestaande bouw, maar in nieuwbouw is dit allemaal 3-fases.
3-fase groepenkast
Een 3-fase groepenkast, ook bekend als krachtstroom, biedt meer vermogen en flexibiliteit. Deze werkt met drie stroomdraden en één nuldraad, wat resulteert in een hogere beschikbare capaciteit. Een 3-fase systeem functioneert op 230 volt fase/nul en 400 volt tussen de fasen en is geschikt voor grotere elektrische belastingen.
De voordelen van een 3-fase groepenkast zijn:
- Hogere capaciteit (vanaf 3x 25 ampère of meer)
- Betere verdeling van de elektrische belasting
- Geschiktheid voor zware apparatuur en toekomstgerichte installaties
- Mogelijkheid tot aansluiting van krachtstroom apparaten (400V)
- Efficiëntere verdeling van zonnepanelen over drie fasen
- Sneller opladen van elektrische auto's met 3-fase laadpalen
Typische toepassingen voor 3-fase groepenkasten zijn grotere woningen of luxe appartementen, bedrijfspanden met zware machines of apparatuur, en nieuwe woningen met veel elektrische installaties zoals warmtepompen en zonnepanelen.

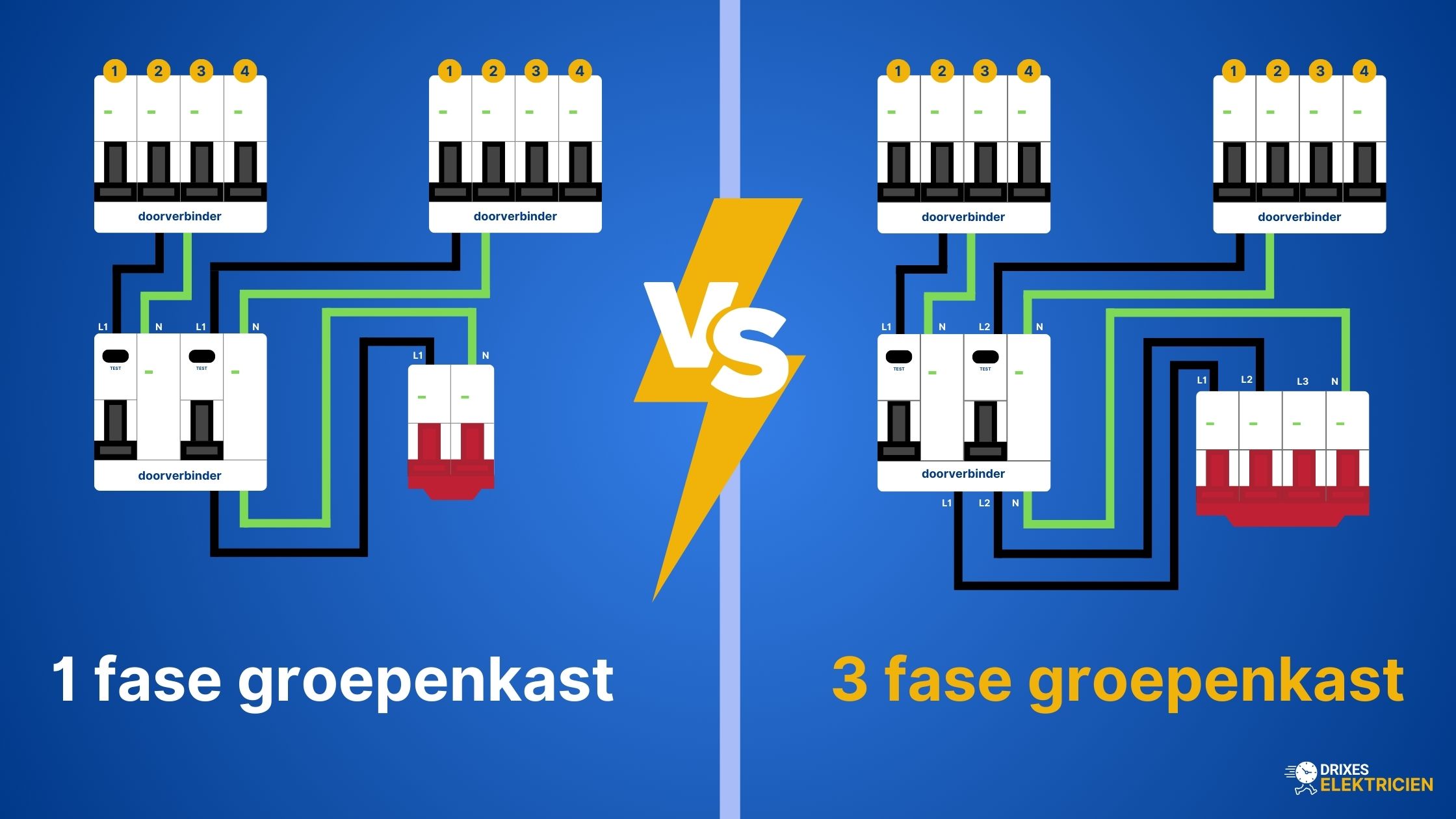

Wat zijn de belangrijkste verschillen tussen 1-fase en 3-fase groepenkasten?
Het hoofdverschil tussen 1-fase en 3-fase groepenkasten ligt in hun capaciteit en vermogen. Een 1-fase systeem heeft een maximale capaciteit van 35-40 ampère (ongeveer 8-9 kW), terwijl een 3-fase systeem tot 3x 35 ampère of meer (25 kW of hoger) kan leveren.
Een ander belangrijk verschil tussen 1 en 3-fase groepenkasten is dat een 1-fase groepenkast maximaal 230 volt kan gebruiken voor de aansturing van apparaten. De 3-fase groepenkast kan daar en tegen gebruik maken van 400 volt en apparatuur dat daarvoor geschikt is.
Qua aansluitpunten biedt een 1-fase groepenkast een beperkt aantal groepen, meestal tot 12. Een 3-fase groepenkast maakt meer groepen mogelijk door een grotere capaciteit.
In termen van kosten en complexiteit is een 1-fase systeem goedkoper in aanschaf en installatie, en eenvoudiger in opzet. Een 3-fase systeem is duurder en heeft een complexere installatie, maar biedt meer mogelijkheden.
Hoe bepaal ik of ik een 1-fase of 3-fase aansluiting heb?
De makkelijkste manier is om te kijken naar uw slimmeter (indien aanwezig). U kunt door het menu stappen en kunt dan symbolen zien die: L1, L2, L3, laten ziet of alleen L1. Hiermee kunt u vaststellen of het een of driefases betreft.
De makkelijkste manier om vast te stellen of u een 1-fase of 3-fase aansluiting heeft, kunt u het beste eerst kijken naar uw slimme meter (indien aanwezig). Via het menu kunt u symbolen zoals L1, L2, L3 of alleen L1 zien, waaruit direct blijkt of het een 1-fase of 3-fase aansluiting betreft.
Er zijn nog drie betrouwbare manieren om uw type aansluiting te controleren:
Controleer de bedrading in uw meterkast. Bij een 1-fase aansluiting ziet u één dikke zwarte draad (fasedraad) en één dikke blauwe draad (nuldraad). Een 3-fase aansluiting heeft drie dikke zwarte of bruine draden (fasedraden) plus één dikke blauwe draad (nuldraad).
Bekijk de hoofdschakelaar. Een 1-fase aansluiting heeft één grote schakelaar, terwijl een 3-fase aansluiting drie grote schakelaars naast elkaar heeft.
Raadpleeg uw energierekening. Bij een 1-fase aansluiting wordt het vermogen aangegeven in kW (bijvoorbeeld 3x25A = 17,3 kW). Een 3-fase aansluiting toont het vermogen in kVA (bijvoorbeeld 3x25A = 17,3 kVA).
Wanneer is een 3-fase groepenkast noodzakelijk?
Bij een gelijktijdigheid capaciteit 60% van de installatie met een vermogen groter dan 40A*230 = 9,200V/A. Dit komt uit op een maximaal vermogen van 9200/0,6= 15,33kw
Een overstap naar een 3-fase groepenkast is aan te raden in de volgende situaties: Bij een hoog energieverbruik, zoals in grote woningen met veel elektrische apparaten of bedrijfspanden met zware machines; Met het oog op toekomstbestendigheid, bijvoorbeeld bij plannen voor uitbreiding van elektrische installaties; Bij specifieke installaties zoals: zonnepanelen (meer dan 6-8 kWp), een elektrische auto met snellader (11 kW of meer), een warmtepomp of elektrische cv-ketel, airconditioning of een grote elektrische kookplaat.
Wat is het proces van 1-fase naar 3-fase overstappen?
Het overschakelen van een 1-fase naar een 3-fase aansluiting vereist verschillende stappen:
- Contact opnemen met uw netbeheerder voor een verzwaring van de aansluiting
- Een erkend elektricien uw installatie laten aanpassen
- Uw groepenkast upgraden naar een 3-fase model
- Indien nodig, uw elektriciteitscontract aanpassen
De kosten voor dit proces variëren:
- Netbeheerder: €300 - €900 voor verzwaring (afhankelijk van de situatie)
- Elektricien: €500 - €1500 voor aanpassing groepenkast en installatie
- Totale kosten: gemiddeld €1000 - €2500
Houd er rekening mee dat de exacte kosten afhangen van uw specifieke situatie en lokale tarieven.
Hoe beïnvloedt de keuze tussen 1-fase en 3-fase uw energietoekomst?
De beslissing over uw faseaansluiting heeft verstrekkende gevolgen voor uw energiebeheer en toekomstige installatiemogelijkheden.
Bij zonnepanelen biedt een 3-fase systeem voordelen, vooral bij grotere installaties van meer dan 6-8 kWp. Het zorgt voor een efficiëntere verdeling van de opgewekte energie over de fasen.
Voor oplaadstations voor elektrische auto's maakt een 3-fasige aansluiting in veel gevallen sneller opladen mogelijk. Een 3-fase aansluiting met een 3*16A krachtgroep kan bijvoorbeeld tot 11 kW leveren, terwijl een 1-fase aansluiting beperkt is tot ongeveer 3,7 kW.
Warmtepompen en elektrische cv-ketels vereisen vaak een 3-fase aansluiting vanwege hun hoge vermogensvraag. Een 1-fase systeem kan ontoereikend zijn, vooral bij grotere woningen of in koudere periodes.
Met het oog op toekomstbestendigheid biedt een 3-fase aansluiting meer flexibiliteit voor toekomstige uitbreidingen en nieuwe technologieën, gezien de toenemende elektrificatie van onze leefomgeving.
Hoewel een upgrade naar 3-fase initieel duurder is, kan het op lange termijn kosteneffectief zijn, vooral als u plannen heeft voor zonnepanelen, een elektrische auto of andere energie-intensieve installaties. Wel kan een 3-fase aansluiting leiden tot een hoger vastrechtbedrag(dit alleen wanneer de aansluitwaarde boven 3*25A komt), maar het biedt meer mogelijkheden voor energiebesparing en -opwekking.
Welke merken beveelt Drixes elektricien aan voor 1 fase en 3 fase groepenkast?
Alle genoemde populaire merken in Nederland bieden zowel 1-fase als 3-fase groepenkasten aan. Drixes Elektricien raadt vooral de volgende populaire merken aan.
- Hager: Biedt 1-fase en 3-fase opties in hun VKS serie.
- ABB: Hun HAF serie omvat zowel 1-fase als 3-fase varianten.
- Eaton: Het xComfort assortiment bevat 1-fase en 3-fase groepenkasten.
- Schneider: De Resi9 lijn heeft 1-fase en 3-fase opties.
- Legrand: Drivia with Netatmo serie is beschikbaar in 1-fase en 3-fase uitvoeringen.
- AEG: De DIGIT AL serie biedt zowel 1-fase als 3-fase groepenkasten.
- Attema: Hun AT serie omvat 1-fase en 3-fase modellen.
- EMAT: Levert 1-fase en 3-fase opties in hun VKS serie.
Hoe kan Drixes Elektricien groepenkastdiensten mij helpen bij het upgraden of veranderen van mijn groepenkast?
Overweegt u een upgrade of heeft u twijfels over uw huidige installatie? Neem dan contact op met een professionele elektricien. Bij Drixes Elektricien groepenkast diensten staan we klaar om u te adviseren over de beste oplossing voor uw situatie en kunnen we de installatie of upgrade van uw groepenkast vakkundig verzorgen.
