Wat is een groep in de groepenkast?
Een groep vormt een individuele stroomkring in de groepenkast die via een eigen automaat of zekering maximaal 3680 Watt (16 ampère bij 230 volt) aan aangesloten apparatuur levert. Deze stroomkring bestaat uit drie essentiële draden die vanaf de groepenkast naar stopcontacten of apparaten lopen: de bruine fasedraad voor stroomtoevoer, de blauwe nuldraad voor de retourleiding, en de geelgroene aardedraad voor veiligheidsaarding.
De installatie van de groep wordt beveiligd door een installatieautomaat die binnen 0,4 seconden uitschakelt bij kortsluiting of overbelasting. Een aardlekschakelaar bewaakt maximaal vier groepen en detecteert lekstromen vanaf 30mA( milliampère is afhankelijk van de karakteristiek van de aardlek) om elektrocutiegevaar te voorkomen. De hoofdschakelaar kan indien nodig de complete installatie uitschakelen.
Moderne woningen hebben ongeveer 8 groepen voor verschillende doeleinden. Keukenapparatuur, wasmachine, droger en algemene verlichtingsgroep met stopcontacten krijgen per verdieping eigen groepen toegewezen. Zwaardere apparaten zoals inductiekookplaten of laadpalen vereisen soms speciale krachtgroepen die 400 volt leveren via drie fasen. Of er zijn kookgroepen nodig voor elektrische kookplaten tot 7360 watt.
Ervaring uit de praktijk: De meeste elektrische problemen ontstaan doordat mensen niet weten welke apparaten op dezelfde groep zijn aangesloten. Bij nieuwe installaties markeren we daarom altijd welk stopcontact bij welke groep hoort in de tekening. Dit voorkomt overbelasting en maakt storingsdiagnose eenvoudiger. Wanneer de installatie al is gemaakt kan er een groenverklaring worden gemaakt, waarop staat welke apparatuur op welke groep zit.
Wat kost het aanleggen van een extra groep?
De totale investering voor een standaard extra groep bedraagt €150-250, exclusief eventuele aanpassingen aan de groepenkast of complexe bekabeling. Krachtgroepen (400V) en speciale toepassingen zoals laadpalen vereisen uitgebreidere installatie en kosten €250-400. Deze prijzen zijn indicatief dit omdat er ook nog het leggen van de bekabeling en het aansluiten van de apparatuur bij komt.
Prijsbepalende factoren:
- Bereikbaarheid installatielocatie
- Benodigde kabellengte en -route
- Type automaat en aardlekbeveiliging
- Aanpassingen aan bestaande installatie
- Regionale tariefverschillen
Ervaring uit de praktijk: Bij ongeveer 30% van de installaties komen we onvoorziene situaties tegen zoals verouderde bedrading of volle groepenkasten. Daarom maken we altijd eerst een grondige inspectie voordat we een vaste prijsopgave doen. Daarbij zijn de prijzen die we maken indicatief, zodat u een schatting van de prijs heeft.
Welke technische eisen gelden voor een extra groep?
Een extra groep moet voldoen aan de IEC/EN 61008-1 en IEC/EN 62423 en het installeren van de groep aan de NEN 1010 installatienorm die specifieke eisen stelt aan montage en beveiliging. De norm schrijft YMVK-kabel voor met minimaal 2,5mm² aderdiameter voor reguliere groepen en 4mm² indien nodig voor krachtgroepen. De kabels worden beveiligd door een B16-installatieautomaat of 16A smeltzekering die binnen 0,4 seconden uitschakelt bij kortsluiting. De installatieautomaat kan ook zwaarder afhankelijk van het vermogen van de apparatuur.
Per aardlekschakelaar mogen maximaal vier groepen worden aangesloten voor optimale veiligheid. De aardlekschakelaar moet een nominale aanspreekstroom van 30mA hebben en binnen 0,2 seconden uitschakelen bij detectie van lekstroom bij normale woning apparatuur. Voor speciale toepassingen zoals laadpalen gelden aanvullende eisen voor selectiviteit en Type aardlekbeveiliging en/of groep.
Ervaring uit de praktijk: Veel mensen onderschatten het belang van de juiste kabeldikte. Een te dunne kabel kan bij maximale belasting zo heet worden dat de isolatie smelt. Daarom dimensioneren we altijd ruim, vooral bij groepen die continu zwaar belast worden.

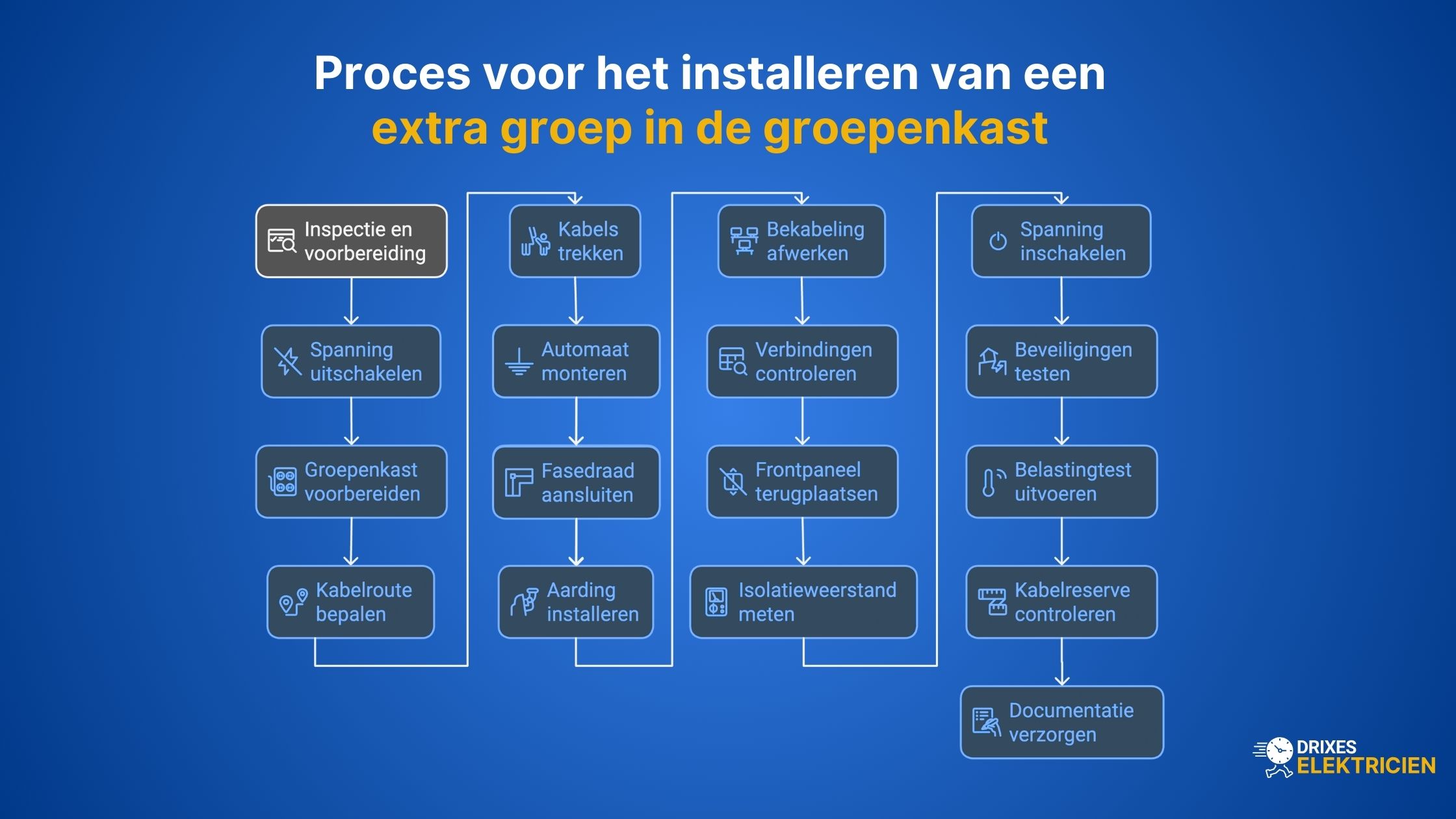

Hoe moet een extra groep correct worden aangesloten?
Het installeren van een extra groep vereist nauwkeurige uitvoering volgens de NEN 1010 norm en mag uitsluitend door gekwalificeerde elektriciens worden uitgevoerd. Het proces omvat uitgebreide veiligheidsmaatregelen en specifieke technische stappen.
1. Inspectie en voorbereiding
Voer eerst een grondige inspectie uit van de bestaande groepenkast en bepaal de optimale kabelroute naar het aansluitpunt. Inspecteer de bestaande installatie op technische staat en capaciteit. Verifieer of een extra aardlekschakelaar nodig is bij meer dan vier groepen. indien de groepenkast geen hoofdschakelaar heeft of het is een bakelieten kast moet deze worden vervangen voor een nieuwe. Kijk ook of de aarding voldoet aan het minimale eisen.
2. Spanning uitschakelen
Schakel de hoofdschakelaar uit en verifieer met een gekalibreerde spanningstester dat de installatie spanningsloos is. Meet specifiek op de aansluitpunten waar gewerkt gaat worden.
3. Groepenkast voorbereiden
Verwijder het frontpaneel van de groepenkast volgens de voorschriften van de fabrikant. Maak de benodigde aansluitpunten toegankelijk en verwijder indien nodig afdekplaatjes voor de nieuwe groep. Dek open spanningen af indien mogelijk.
4. Kabelroute bepalen
Plan de kabelroute zorgvuldig met minimale buigingen en optimale bereikbaarheid. Houd rekening met andere leidingen en constructies. Zorg voor bescherming middels kabelgoten, buizen of kabeltypes.
5. Kabels trekken
Trek de nieuwe YMVK-kabel volgens de geplande route. Laat minimaal 25cm extra kabel bij de groepenkast voor de aanpassingen. Voorkom beschadiging van de kabelmantel.
6. Automaat monteren
Plaats de nieuwe installatieautomaat (B16) in de beschikbare modulaire ruimte. Zorg voor correcte uitlijning met de DIN-rail en verifieer dat de automaat stevig vergrendeld is.
7. Fasedraad aansluiten
Verbind de bruine fase-geleider met de L-klem van de installatieautomaat en verbind de blauwe nul-geleider N-klem van de installatieautomaat . Gebruik het voorgeschreven aandraaimoment van 2,5Nm en controleer de verbinding op stevigheid.
8. Aarding installeren
Bevestig de geelgroene aardedraad aan de centrale aardingsrail van de groepenkast. Controleer de verbinding en meet de aardcircuitweerstand na montage.
9. Bekabeling afwerken
Werk alle bekabeling netjes af in kabelgoten of -kokers. Zorg voor voldoende bewegingsruimte en voorkom scherpe bochten in de kabels.
10. Verbindingen controleren
Controleer alle aansluitingen nogmaals visueel en mechanisch. Verifieer dat alle verbindingen het juiste aandraaimoment hebben.
11. Frontpaneel terugplaatsen
Monteer het frontpaneel en nieuwe afdekplaatjes. Zorg dat alle onderdelen correct uitgelijnd zijn en geen kabels bekneld raken.
12. Isolatieweerstand meten
Meet de isolatieweerstand van alle nieuwe verbindingen met een geijkte isolatietester. Noteer de meetwaarden voor de documentatie.
13. Spanning inschakelen
Schakel de hoofdschakelaar weer in en controleer de spanning op alle fasen. Meet de spanningswaarden tussen fase, nul en aarde.
14. Beveiligingen testen
Test de werking van automaat en aardlekschakelaar met geschikte testapparatuur. Controleer de aanspreektijden en -stromen.
15. Belastingtest uitvoeren
Voer een belastingtest uit onder normale gebruiksomstandigheden. Monitor de temperatuur van verbindingen en kabels tijdens belasting.
16. Kabelreserve controleren
Verifieer dat bij alle aansluitpunten voldoende kabellengte beschikbaar blijft. Controleer dat alle kabels netjes zijn weggewerkt zonder scherpe bochten of trekbelasting.
17. Documentatie verzorgen
Maak een nauwkeurige documentatie van de nieuwe installatie inclusief schema's en meetwaarden. Noteer de gebruikte materialen en hun specificaties voor toekomstig onderhoud.
Ervaring uit de praktijk: De meest voorkomende problemen ontstaan door overgeslagen controlepunten. Daarom werk ik altijd met een uitgebreide checklist en documenteer elk meetresultaat. Zelfs na duizenden installaties blijft deze systematische aanpak essentieel voor veiligheid.
Wanneer is een krachtgroep nodig?
Een krachtgroep op 400V wordt toegepast bij apparaten die 3fase nodig of een draaiveld nodig hebben, daarnaast is bij groot vermogen een krachtgroep nodig boven de 7280 watt . Deze groep gebruikt drie fasen en kan tot 11kW leveren bij 16A of zelfs 22kW bij 32A beveiliging. De installatie vereist vijf-aderige kabel en speciale krachtstroomautomaten en aardlekschakelaars. Er kan ook een combinatie worden gebruikt zoals een drie fase aardlekautomaat.
Krachtgroepen worden vooral toegepast voor elektrische laadpalen boven 3,7kW, industriële apparatuur, grote warmtepompen, een professionele horeca-apparatuur.
De aanleg van een krachtgroep vereist vaak aanpassingen aan de hoofdaansluiting en meterkast. Het energiebedrijf moet hiervoor toestemming verlenen en soms de aansluiting verzwaren.
Wat zijn de meest voorkomende problemen bij het aanleggen van extra groepen?
Bij het aanleggen van extra groepen komen we regelmatig uitdagingen tegen die extra aandacht vereisen. Oude groepenkasten hebben vaak beperkte uitbreidingsmogelijkheden en moeten soms volledig vervangen worden. De kabelroute kan geblokkeerd zijn door constructies of isolatie, waardoor alternatieve routes nodig zijn.
Verkeerde aansluitingen uit het verleden kunnen de faseverdeling verstoren. Daarom controleren we altijd de complete installatie voordat we uitbreiden. Bij oudere woningen treffen we regelmatig verouderde bedrading en/of leidingen aan die eerst vervangen moeten worden voor een veilige uitbreiding.
In 10 jaar als elektricien heb ik geleerd dat geen enkele installatie hetzelfde is. Zelfs in identieke woningen kunnen eerdere aanpassingen voor totaal verschillende situaties zorgen. Een gedegen inspectie vooraf voorkomt verrassingen tijdens de installatie.
Wat is er nodig voor het toekomstbestendig maken van groepenkast?
Een toekomstbestendige elektrische installatie houdt rekening met toekomstige uitbreidingen en veranderende stroombehoeften. Moderne huishoudens gebruiken steeds meer elektrische apparatuur. Smart home systemen, laadpalen en warmtepompen vragen om extra capaciteit.
Bij nieuwe installaties gebruiken we daarom bij voorkeur een grotere groepenkast met minimaal 30% reserveruimte. Kabelgoten indien van toepassing worden gedimensioneerd op extra bekabeling. Door te kiezen voor hoogwaardige componenten en ruime dimensionering blijft uitbreiding in de toekomst mogelijk zonder grootschalige aanpassingen.
Helpt Drixes me om extra groepen te installeren in mijn groepenkast?
Drixes Elektricien biedt professionele installatie van extra elektrische circuits in jouw regio (bekijk alle bediende regio's op onze meterkastdiensten pagina). Onze VCA-gecertificeerde technici beoordelen jouw specifieke situatie en adviseren de optimale oplossing - van enkele elektrische circuits tot complete elektriciteitskasten. We werken snel, netjes en volgens vaste prijsafspraken. Stuur ons een WhatsApp op 0615622791 of neem contact met ons op via onderstaand contactformulier.
Thomas Hendrix: Als ervaren elektricien heb ik de elektriciteitsbehoefte in woningen enorm zien toenemen. Waar 8 groepen vroeger voldoende was, adviseer ik nu minimaal 12 groepen om toekomstbestendig te zijn. De extra investering betaalt zichzelf terug door dure aanpassingen in de toekomst te voorkomen. Hierbij geldt dat als er een vervanging moet gebeuren er zeker rekening dient te worden gehouden met toekomstige uitbreidingen.
